A Starlink DC - XT30 ケーブルXT30 コネクタを使用して、互換性のある Starlink DC 電源インターフェイスを電源またはバッテリー システムに接続するように設計された特殊な電源ケーブルです。これは、ポータブル通信、RV、緊急バックアップ システム、太陽光発電設備、ロボット工学、ドローン、および従来の AC 電源が不便または利用できないその他のオフグリッド アプリケーションで役立ちます。エンジニアリング上の主な考慮事項は、コネクタの互換性、電圧要件、電流容量、極性、ケーブル構造、絶縁、張力緩和、および環境条件です。 Starlink ハードウェアは製品の世代やモデルによって異なるため、正しいケーブルを選択することが特に重要です。適切に設計されたケーブルは、バッテリ システムと通信端末間の不必要な変換ステップを削減しながら、DC 電源の統合を簡素化できます。
目次
記事の概要
Starlink 電源システムにおける DC-to-XT30 接続の目的を理解します。
コネクタ、導体、絶縁、極性、および張力緩和に関する考慮事項を確認します。
RV、船舶、緊急事態、太陽光発電、モバイル、産業のユースケースを探索します。
少量または大量のケーブルを注文する前に購入者が確認すべきことについて説明します。

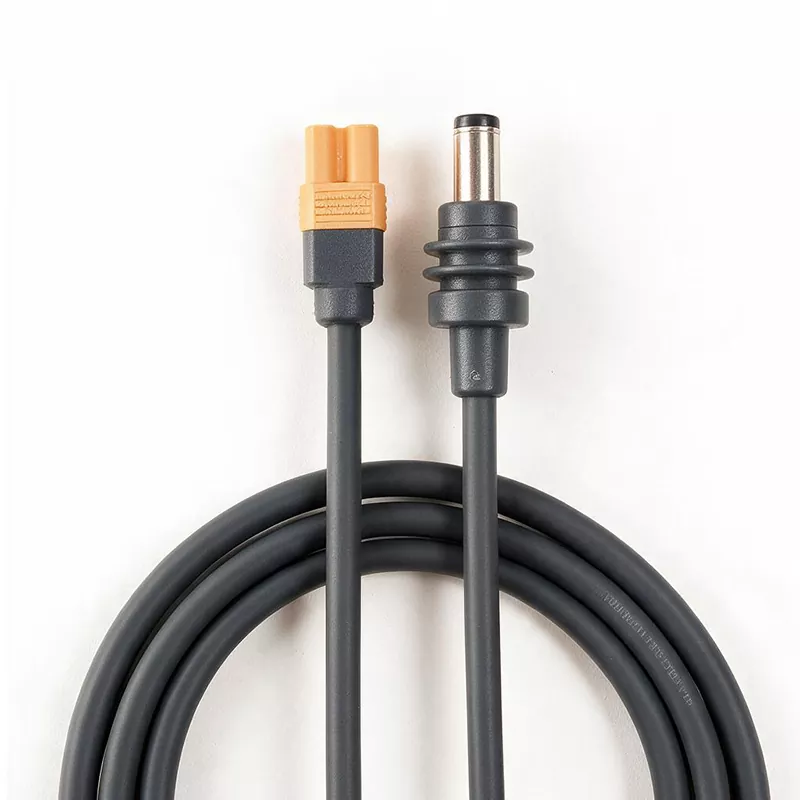

Starlink DC - XT30 ケーブルとは何ですか?
Starlink DC - XT30 ケーブルは、互換性のある Starlink DC 電源接続と、バッテリー、ポータブル電源システム、またはその他の DC 電源で使用される XT30 スタイルのコネクタをブリッジすることを目的とした電源相互接続ケーブルです。基本的な目的は単純です。不必要な AC 反転ステージを必要とせずに、適切な DC 電源から Starlink 機器に電力を伝送します。
このタイプのケーブルは、送電網が利用できない、不安定、または不便な場所で Starlink を運用するユーザーに特に関係があります。バッテリーの DC を AC に変換し、電源を介して DC に戻す代わりに、適切に設計された DC 接続により、より直接的な電力経路を作成できます。
ただし、コネクタの形状だけで互換性が決まるわけではありません。 Starlink 製品には、さまざまなハードウェア構成と電源アーキテクチャがあります。たとえば、Starlink Mini は、Starlink の公開仕様に従って、DC 電源と 12 ～ 48 V の入力範囲で仕様化されており、最大入力定格は 60 W です。したがって、購入者はケーブルを選択する前に、正確な Starlink モデルとその電気要件を確認する必要があります。
Starlink システムに直接 DC 電源が役立つのはなぜですか?
多くのモバイル電源システムは、自然に DC 電力を供給するバッテリーをベースとしています。ソーラー パネル、リチウム バッテリー パック、車両電気システム、ポータブル発電所、バックアップ バッテリー システムはすべて、一般的に内部で DC 電源に依存しています。
従来のセットアップでは、インバータに電力を供給するためのバッテリ、AC 電力を供給するためのインバータ、および AC を DC に変換するための電源アダプタが必要になる場合があります。変換するたびに、追加のハードウェア、配線、熱、および潜在的なエネルギー損失が発生します。
適切な直接 DC 接続により、アーキテクチャを簡素化できます。エネルギー効率、コンパクトさ、バッテリーの稼働時間が重要なアプリケーションの場合、不必要な変換段階を排除することでシステム全体の管理が容易になります。
- 互換性のある DC バッテリー システムとの統合をサポートします。
- モバイル設定での変換コンポーネントの数を減らすことができます。
- よりクリーンでコンパクトなケーブル配置を作成するのに役立ちます。
- 太陽光発電システムや車両ベースのシステムに役立ちます。
- 携帯通信機器の実用的な接続方法を提供します。
ケーブルはどのように設計されていますか?
信頼性の高い Starlink DC - XT30 ケーブルは、2 つ以上のコネクタが 1 対のワイヤで接続されたものです。その構造は、意図された用途の電気要件および環境要件に適合する必要があります。
| 成分 | 関数 | なぜそれが重要なのか |
|---|---|---|
| Starlink側コネクタ | 互換性のある Starlink 機器とのインターフェース | デバイスとコネクタの構成が正確に一致する必要があります |
| XT30コネクタ | 互換性のある DC 電源に接続します | 極性と嵌合構成が正しい必要があります |
| 銅導体 | DC電流を流す | ワイヤのサイズは電圧降下と熱性能に影響します |
| 断熱ジャケット | 導体を保護します | 摩耗、温度、湿気、屋外での使用に関して重要 |
| ストレインリリーフ | コネクタの機械的ストレスを軽減します。 | ケーブルや端子の早期損傷を防ぐのに役立ちます |
購入前に確認すべき主な仕様
電気要件を確認せずに電源ケーブルを購入すると、性能の低下や機器の損傷につながる可能性があります。購入者は注文する前に完全な電力経路を確立する必要があります。
- スターリンクモデル:正確な端末または製品の世代を特定します。
- 入力電圧:電源電圧が機器の許容範囲内であることを確認してください。
- 最大電流:ケーブルとコネクタが必要な電流を安全に流すことができることを確認してください。
- 極性：システムに通電する前に、プラスとマイナスの接続を確認してください。
- コネクタ構成:コネクタの種類、性別、キーイング、ピン配列を確認してください。
- ケーブル長:余分なケーブルループを残さずに設置できる十分な長さを選択してください。
- ワイヤーゲージ:電流需要、ケーブル長、許容可能な電圧降下を考慮してください。
- 環境評価:屋外またはモバイル用途の場合は、熱、寒さ、湿気、摩耗に適した断熱材を選択してください。
- 品質管理:圧着、はんだ付け、端子保持、ジャケットの品質、導通テストをチェックします。
| 仕様 | 推奨される検証 | 無視した場合の一般的なリスク |
|---|---|---|
| 電圧 | ソース出力と Starlink 要件を比較する | 不安定な動作または機器の損傷 |
| 極性 | 接続前に配線を確認してください | 電気接続が間違っている |
| 電流容量 | 導体とコネクタの定格を確認してください | 過度の加熱 |
| ケーブル長 | 設置ニーズと電圧降下のバランスをとる | 電気的性能の低下 |
| 環境 | 適切なジャケットと構造を選択する | 早期の老化または機械的故障 |
Starlink DC - XT30 ケーブルはどこで使用できますか?
直接 DC ケーブルの価値は、Starlink が従来のコンセントから離れた場所に配置されている場合に特に明確になります。適切に適合したケーブルは、さまざまなモバイル アーキテクチャやオフグリッド アーキテクチャをサポートできます。
RV とキャンプ
互換性のある Starlink 機器を車両のバッテリーまたはポータブル DC 電源システムに接続して、モバイル接続を実現します。
太陽系
互換性のある Starlink セットアップをバッテリーサポートの太陽光発電設備に統合します。
緊急通信
グリッド電力が利用できない、または信頼性が低い場合の一時的な接続をサポートします。
リモートワークサイト
一時的なフィールド オフィスや遠隔操作に実用的な電源インターフェイスを提供します。
ポータブル発電所
互換性のある DC 出力を使用して、モバイル通信機器の電源アーキテクチャを簡素化します。
ロボット工学とドローン
特殊なモバイル プラットフォームでコンパクトな DC 電源接続が必要な場合に役立ちます。
適切なケーブルはどのような問題を解決できますか?
多くのモバイル設備では、ケーブルは小さなコンポーネントですが、電力チェーンの重要な部分です。ケーブルが不適切であると、接続が断続的になったり、過度の電圧降下が発生したり、コネクタが加熱したり、取り付けが困難になったりする可能性があります。
- 不必要な変換段階を削減します。適切な直接 DC アーキテクチャにより、電力経路を簡素化できます。
- 設置の柔軟性が向上します。ケーブル アセンブリは、特定の機器レイアウトに合わせて設計できます。
- ポータブル操作をサポート:このケーブルを使用すると、互換性のある端末をバッテリベースのシステムに接続できます。
- スペース管理に役立ちます:専用ケーブルを使用すると、かさばるアダプターや余分な配線を減らすことができます。
- カスタマイズされたプロジェクトをサポートします。OEM ケーブル サプライヤーは、プロジェクトの要件に応じて長さ、コネクタ構成、ワイヤ ゲージ、およびジャケットの仕様を調整できます。
重要なのは、単に物理的な接続を実現することではありません。ケーブルは、電源および接続された機器に合わせた仕様を備えた完全な電気システムの一部として扱う必要があります。
ケーブルはどのように設置すればよいですか?
正しい設置は、ケーブルを接続する前から始まります。まず、電源、Starlink モデル、コネクタ構成、およびケーブルの仕様を確認する必要があります。
- 接続する前に DC 電源をオフにしてください。
- 電源の電圧と極性を確認してください。
- Starlink 機器のモデルと互換性のある電源インターフェイスを確認してください。
- 両方のコネクタに損傷、汚れ、端子の緩みがないか点検します。
- XT30 側を互換性のある DC 電源にしっかりと接続します。
- スターリンク側はコネクタを無理にねじったり、ねじったりせずに接続してください。
- ケーブルは、鋭利なエッジ、過度の熱、可動部品、および潰れる可能性のある領域から遠ざけて配線してください。
- 繰り返しの動きによってコネクタに直接ストレスがかからないように、ケーブルを固定してください。
- システムに電源を投入し、初期操作中に接続を監視します。
Starlink DC - XT30 ケーブルと従来の AC 電源の設定
どちらの電源アーキテクチャも、設置状況に応じて適切な場合があります。違いは主に、電気エネルギーが Starlink 機器に到達する方法にあります。
| 要素 | DC から XT30 への構成 | 従来のAC構成 |
|---|---|---|
| 電源 | バッテリーまたは互換性のある DC 電源 | AC 電源または AC 発電機 |
| 変換 | 変換段階を削減できる | AC-DC変換が必要な場合があります |
| モビリティ | モバイルシステムに最適 | 利用可能な AC インフラストラクチャに最適 |
| システムサイズ | コンパクトになる可能性がある | 追加の電源装置が必要になる場合があります |
| 代表的な用途 | RV、太陽光発電、フィールドシステム、ポータブル電源 | 家庭、オフィス、固定設備 |
購入者は注文前に何を確認する必要がありますか?
個人ユーザーにとって、互換性は主に考慮すべき事項です。販売代理店、設置業者、OEM バイヤーにとって、製造の一貫性は同様に重要になります。
- Starlink 製品の正確な互換性
- コネクタの種類と嵌合構成
- XT30コネクタ仕様
- 電圧と電流の要件
- プラス極性とマイナス極性
- 導体材質と線径
- 必要なケーブル長
- ジャケットの材質と温度範囲
- 屋外、紫外線、湿気、摩耗の要件
- コネクタの保持と張力緩和
- 導通と極性のテスト
- OEM/ODMカスタマイズ機能
- サンプルの承認とバッチの一貫性
大量購入者は、生産能力、品質管理手順、サンプル確認、梱包、ラベル貼り、出荷要件についても質問する必要があります。特殊なケーブル アセンブリの場合、電気仕様について明確に伝えることができるサプライヤーは、納品後に再設計が必要な製品を受け取るリスクを軽減できます。
ケーブルの信頼性はどのように維持できるのでしょうか?
適切なメンテナンスは簡単ですが、特に屋外やモバイル環境で使用されるケーブルの場合には重要です。
- コネクタの変形、腐食、汚れ、緩みがないか定期的に点検してください。
- ケーブルのジャケットに切断、磨耗、潰れ、露出した導体がないか確認してください。
- 同じ箇所でケーブルを繰り返し曲げないでください。
- コネクタを不必要な湿気や汚れから遠ざけてください。
- コネクタハウジングを持ってケーブルを引っ張らないでください。
- 目に見える電気的または機械的損傷があるケーブルは交換してください。
- 恒久的に設置する場合は、適切なケーブル配線と機械的サポートを使用してください。
Starlink 自身のドキュメントでは、特定のシステムではケーブル構成がデバイス固有であること、およびケーブルは該当する機器の設置ガイダンスに従って使用する必要があることを強調しています。これは、交換用ケーブルまたはカスタム ケーブルを選択する前に、正確なハードウェアを特定するもう 1 つの理由です。
よくある質問
Starlink DC - XT30 ケーブルは、すべての Starlink モデルで使用できますか?
いいえ。互換性は、特定の Starlink ハードウェア、電源アーキテクチャ、コネクタ構成、電圧範囲、および極性に依存します。ケーブルを購入または接続する前に、必ず正確なモデルを確認してください。
XT30 接続を使用する主な利点は何ですか?
XT30 コネクタはコンパクトな DC 電源システムで一般的に使用されており、互換性のあるバッテリーやポータブル電源アプリケーションに実用的な極性接続を提供できます。具体的な適合性は、機器の電気要件によって異なります。
ケーブルはカスタマイズできますか?
はい。メーカーによっては、カスタマイズにはケーブル長、ワイヤゲージ、コネクタ構成、ジャケット材質、ラベル、パッケージング、その他の組み立て要件が含まれる場合があります。
ケーブルは長い方が良いのでしょうか?
必ずしもそうとは限りません。 DC ケーブルが長いと追加の電圧降下が発生する可能性があり、適切な導体サイズが必要になる場合があります。ケーブルの長さは、実際の設置距離と電気要件に応じて選択する必要があります。
このタイプのケーブルは太陽光発電システムに使用できますか?
バッテリー、充電コントローラー、DC 出力、ケーブル、Starlink 機器が電気的に互換性がある場合、太陽光発電システムで使用できます。ケーブル自体は電圧を調整しないため、完全な電源アーキテクチャを正しく設計する必要があります。
代理店が大量購入する際に考慮すべき点は何ですか?
一括購入者は、コネクタの一貫性、導体仕様、ケーブル寸法、テスト手順、カスタマイズ機能、パッケージング、生産能力、サンプル承認、バッチ間の一貫性を考慮する必要があります。
カスタマイズされた Starlink DC - XT30 ケーブルを提供できるのは誰ですか?
専門のケーブル メーカーは、顧客のコネクタ、電気、寸法、環境、およびパッケージングの要件に基づいて、カスタマイズされたケーブル アセンブリを開発および製造できます。 TLD Electronics (HK) Co., Limited は、互換性のある DC 電源接続を必要とするアプリケーション向けに、Starlink DC - XT30 ケーブル ソリューションを提供しています。
最終的な考慮事項
Starlink DC - XT30 ケーブルは、ポータブルまたはオフグリッド接続システムの重要なコンポーネントになる可能性があります。その主な役割は、互換性のある Starlink 機器と XT30 ベースの電源の間に適切な DC 電源接続を作成することです。実用的な価値は、単にコネクタの形状を一致させるのではなく、ケーブルを完全な電気システムに一致させることで得られます。
導入を成功させるには、購入者は Starlink モデル、電圧範囲、電流要件、極性、コネクタ構成、ケーブル長、導体サイズ、絶縁、および環境条件を確認する必要があります。これらの詳細は、RV、太陽光発電設備、緊急通信システム、ポータブル発電所、遠隔作業現場、その他のモバイル アプリケーションにとって特に重要です。
特定のケーブル長、コネクタ構成、ワイヤ仕様、ラベル貼り付け、または大量生産が必要なプロジェクトの場合、経験豊富なケーブル メーカーと直接連携することで、製品の開発と調達をより効率的に行うことができます。
