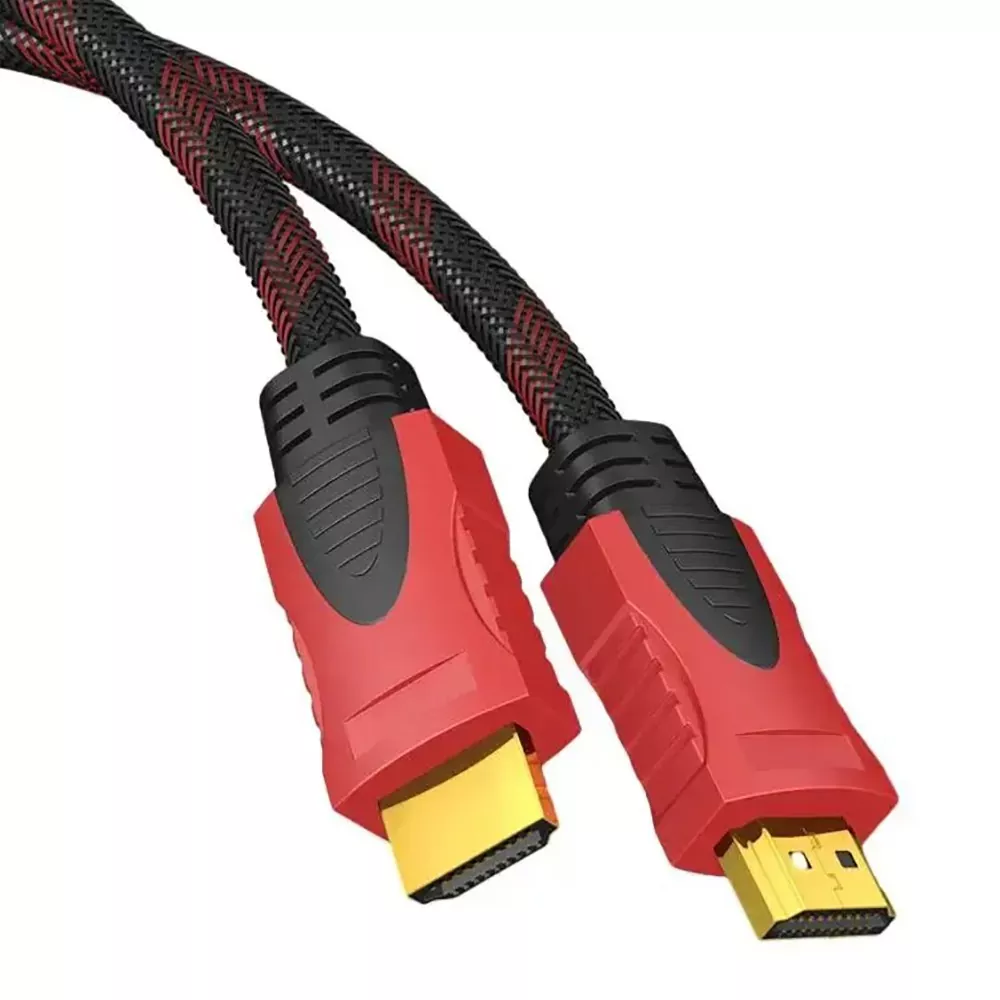

TLDエレクトロニクス製造するプレミアム ハイスピード HDMI 2.0 ケーブル 4K ディスプレイ、ホーム エンターテイメント システム、ゲーム機器、プロジェクター、会議室、デジタル サイネージ、プロフェッショナル AV 設備などに最適です。
このケーブルは最大 18 Gbps の帯域幅をサポートし、4K@60Hz ビデオ、HDR、マルチチャンネル デジタル オーディオなどのアプリケーション向けに設計されています。利用可能な構成には、さまざまな設置要件や OEM 要件に合わせて、さまざまなケーブル長、導体ゲージ、シールド構造、ジャケット材料が含まれます。
サンプル開発、大量生産、ケーブル長、コネクタタイプ、ケーブル色、ロゴ、パッケージングなどの OEM カスタマイズをサポートします。
プレミアム ハイ スピード HDMI 2.0 ケーブルは、ソース デバイス (例: 4K Blu-ray プレーヤー、ゲーム コンソール、セットトップ ボックス、PC) とディスプレイ (例: UHD TV、プロジェクター、モニター) の間で非圧縮の高解像度ビデオとマルチチャンネル オーディオを送信するように設計されたシールド付きデジタル インターフェイス ケーブルです。標準の HDMI ケーブルとは異なり、HDMI 2.0 ケーブルは最大 18 Gbps の帯域幅をサポートし、HDR（ハイ ダイナミック レンジ）、ディープ カラー、Dolby Atmos や DTS:X などの没入型サラウンド サウンド フォーマットを備えた 60 Hz の 4K 解像度を可能にします。 TLD のプレミアム ハイ スピード HDMI 2.0 ケーブルは、錫メッキ銅導体、三層シールド、金メッキ コネクタで構築されており、長距離にわたってロスのない信号の完全性を保証するため、ホーム シアター、デジタル サイネージ、会議室、プロフェッショナル AV ラックに最適です。
このケーブルは最大 18 Gbps の帯域幅をサポートしており、互換性のある 4K@60Hz やその他の高帯域幅デジタル オーディオビジュアル アプリケーションに適しています。
接続する機器やシステム構成に応じて、4K@60Hz、HDR、ディープカラーアプリケーションをサポートします。
HDMI 2.0 仕様は、互換性のあるオーディオビジュアル システムの高帯域幅デジタル オーディオ伝送をサポートします。
フォイル、編組、およびドレインワイヤの構造は、シールドが重要な設置場所での電磁干渉の影響を軽減するのに役立ちます。
プロジェクトの要件に応じて、さまざまなケーブル長、導体ゲージ、ジャケット材質、色、コネクタ構成をご利用いただけます。
4K テレビ、Blu-ray プレーヤー、セットトップ ボックス、ゲーム機、その他の家庭用オーディオビジュアル機器に適しています。
HDMI 2.0 ケーブル構成は、互換性のある 4K@60Hz ゲーム アプリケーションに適しています。
高解像度のデジタルビデオ伝送を必要とするプロジェクター、モニター、商用ディスプレイシステムに使用されます。
会議室のディスプレイ、AV ラック、デジタル サイネージ、その他の商業用オーディオビジュアル設備に適しています。
カスタマイズされた HDMI ケーブル アセンブリは、電子機器やプライベート ブランド製品に統合できます。
HDMI ケーブルは、バージョンとパフォーマンス層によって分類されています。 TLD は、さまざまなアプリケーションのニーズに合わせて、複数の仕様にわたるケーブルを提供します。
|
特徴 |
標準HDMI(1.4) |
HDMI2.0 |
HDMI2.1 |
|
帯域幅 |
10.2Gbps |
18Gbps |
48Gbps |
|
最大解像度 |
4K@30Hz |
4K @ 60 Hz (HDR) |
8K @ 60 Hz / 4K @ 120 Hz |
|
オーディオサポート |
8チャンネル |
32チャンネル、ドルビーアトモス、DTS:X |
強化された eARC、オブジェクトベースのオーディオ |
|
コネクタの種類 |
標準タイプA |
標準タイプ-A (オプションのイーサネット付き) |
Type-A / Type-C (Mini/Micro用) |
|
ケーブルのフォームファクター |
丸か平か |
ラウンド（太めのゲージ） |
ラウンド（超高速認定） |
|
デフォルトの長さ |
1.8m～5m |
1.8m – 15m (アクティブなオプションは最大 30m) |
1m – 3m (パッシブ);最大15mまでアクティブ |
|
シールド |
基本 |
3層（フォイル+編組+ドレインワイヤー） |
高度なEMI低減 |
|
認証 |
カテゴリ1/2 |
プレミアムハイスピード認定 |
超高速認定 |
HDMI 2.0 は、今日の 4K HDR コンテンツの業界標準です。私たちのプレミアム ハイスピード HDMI 2.0 ケーブル HDMI 1.4 デバイスと完全に下位互換性があり、ほとんどの HDMI 2.1 ソースと上位互換性があります (ただし、18 Gbps に制限されています)。 8K または 4K @ 120 Hz アプリケーション用に、TLD は超高速 HDMI 2.1 ケーブルも提供しています。詳細については、営業チームにお問い合わせください。
|
パラメータ |
仕様 |
|
導体材質 |
純錫メッキ銅 (26 ～ 30 AWG、多重撚線) |
|
帯域幅 |
18Gbps |
|
サポートされている解像度 |
4K @ 60 Hz、1440p @ 120 Hz、1080p @ 240 Hz |
|
カラーサポート |
10ビット/12ビットディープカラー、HDR10、ドルビービジョン、HLG |
|
オーディオサポート |
32チャンネル、ドルビーアトモス、DTS:X、TrueHD |
|
シールド |
3層（フォイル+編組+ドレインワイヤー） |
|
コネクタの種類 |
標準 Type-A (19 ピン、オス/オス) |
|
コネクタのメッキ |
15μ金メッキ接点とシェル |
|
ジャケット素材 |
PVC (標準) / LSZH (低煙ゼロハロゲン、オプション) |
|
温度範囲 |
-10°C ～ 80°C (14°F ～ 176°F) |
|
インピーダンス |
100Ω±5% |
|
最小曲げ半径 |
4×外径 |
|
標準長さ |
0.5m、1m、1.8m、3m、5m、7.5m、10m、15m |
|
最大パッシブ長 |
15m (認定) |
|
最大アクティブ長 |
30m（リドライバー/イコライザー内蔵） |
メーカーは、導体の準備から最終テストまで、主要なケーブル組み立てプロセスを管理します。
錫メッキ銅導体は、指定されたゲージおよびケーブル構造に従って準備されます。
絶縁材料と誘電材料は、必要な電気的および機械的設計に従って処理されます。
選択されたシールド設計に従って、フォイル、編組、およびドレインワイヤの構造が組み立てられます。
HDMI コネクタは、必要なピン構成とケーブル設計に従って組み立てられ、必要に応じてオーバーモールディングと張力緩和が行われます。
完成したケーブル アセンブリは、確認された製品要件に従って電気検査および機能検査を受けます。
生産は、消費者向け、商用 AV および OEM アプリケーション向けの HDMI ケーブル アセンブリに重点を置いています。
ケーブル長、導体ゲージ、シールド、コネクタ設計、ジャケット材質、およびパッケージングは、アプリケーション要件に応じて調整できます。
サンプル開発、仕様確認、量産対応を行う工場です。
ケーブルの準備、コネクタの結線、電気検査は生産プロセス内で処理されます。
OEM プロジェクト向けに、カスタマイズされた仕様、色、ブランディング、パッケージを開発できます。
4K テレビ、ゲーム システム、プロジェクター、モニター、商用 AV 機器など、互換性のあるソースと表示デバイス間でデジタル ビデオとオーディオを送信するために使用されます。
HDMI 2.0 は最大 18 Gbps の帯域幅をサポートします。
はい。指定された製品は、接続されているデバイスと完全なシステム構成に応じて、4K@60Hz アプリケーション向けに設計されています。
付属の構成には、26 AWG ～ 30 AWG の錫メッキ銅導体が含まれています。
はい。ケーブル長、コネクタ構成、導体ゲージ、シールド、ジャケット材質、色、ロゴ、パッケージをカスタマイズできます。
標準長さには、0.5 m、1 m、1.8 m、3 m、5 m、7.5 m、10 m、15 m があります。アクティブな構成は、指定された設計に従って 30 m まで延長できます。
はい。必要なケーブル長と用途に応じて、リドライバー/イコライザーを内蔵したアクティブ HDMI ケーブル構成が利用可能です。
HDMI 2.0 ケーブル、アダプター、AV アクセサリの競合見積もりをリクエストするには、次の情報を当社の営業チーム（sales06@tldcable.com）に提供してください。
必要な HDMI バージョン (HDMI 2.0 / HDMI 2.1 / 標準 HDMI)
必要なケーブル長 (例: 1m、3m、5m、10m、15m、カスタム)
コネクタの種類 (Type-A / Type-C / DVI-D / VGA アダプター)
ケーブルのフォームファクター (丸型 / フラット / アクティブ / パッシブ)
ジャケット材質 (PVC / LSZH / 屋外仕様 CMX)
導体ゲージ（AWG 26 / AWG 28 / AWG 30）
シールド要件 (標準の 3 層 / 極度の EMI シールド)
注文数量（サンプル注文または量産）
これはプロジェクト、販売、または OEM ブランディングのためのものですか?
長さや色をカスタムしますか?
カスタムパッケージ（ブランドボックス、下げ札、ブリスター）?
ケーブルジャケットまたはコネクタに OEM/ODM ロゴを印刷しますか?
特殊な終端処理 (アングル アダプター、カスタム ラベル)?
特定の認証 (UL、CE、FCC、HDMI LA、RoHS など) が必要ですか?
サードパーティのテストまたは検査レポートが必要ですか?
目的地の国/港
ご希望の配送方法（航空便、船便、宅配便）
必要な配送スケジュール (例: 7 日 / 15 日 / 30 日)
会社名
連絡担当者
メールアドレスと電話番号（国コード付き）
VAT / 納税者番号 (EU 税関で必要な場合)
